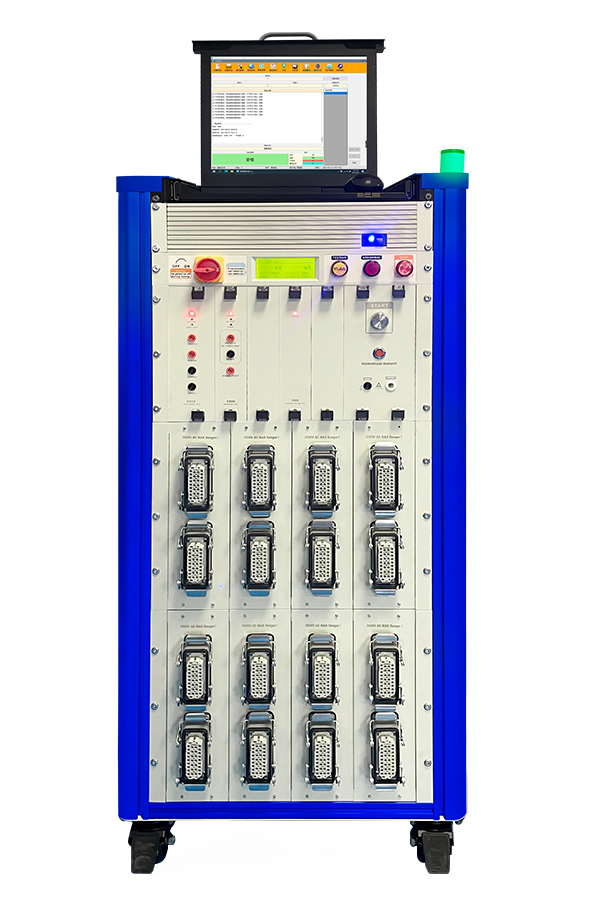

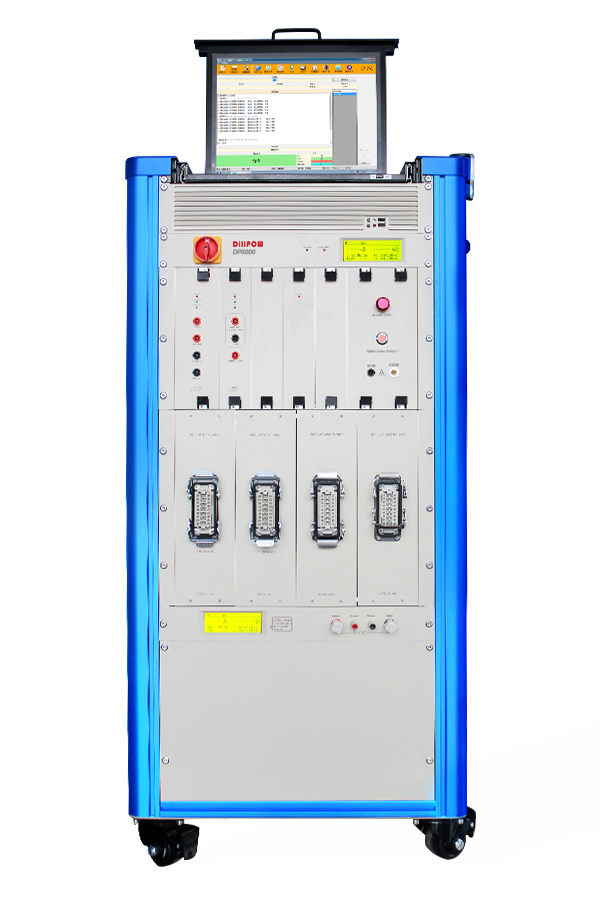

高压线束测试

 DP8000系列高压线束测试设备支持四线混合测试,集成有精确OS测试、导通测试、DCR测试、LCR测试(可选)、绝缘测试、交直流耐压测试、ESD测试。
泛运用于轨道交通行业以及核能行业的高压线束、高压连接器、汽车PDU控制箱测试、交直流充电枪测试以及交直流充电座测试等产品。

支持二四线制混合测试
低压可编程测试信号:0~40V/0~2A
导通电阻最小分辨率10μΩ
支持巡点功能
支持四线异常检测功能
支持网络自学习功能
支持数据库和MES对接
支持报告打印和编辑
绝缘测试最高范围≥1G
可选配LCR测试模块(0~100kHz)
可选配气密测试模块
可选配电磁阀测试模块
普通型(DP8000): 4000V DC/3000V AC
高压型(DP8000H):5000V DC/5000V AC
核电缆型(DP8000N):绝缘>100G

中压线束测试

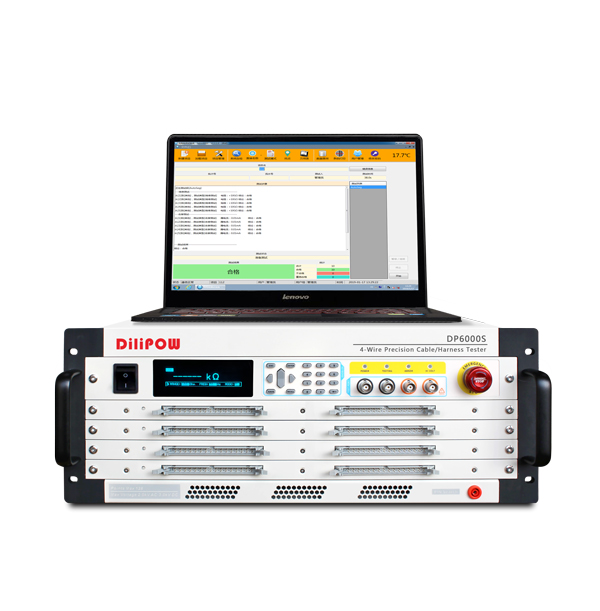

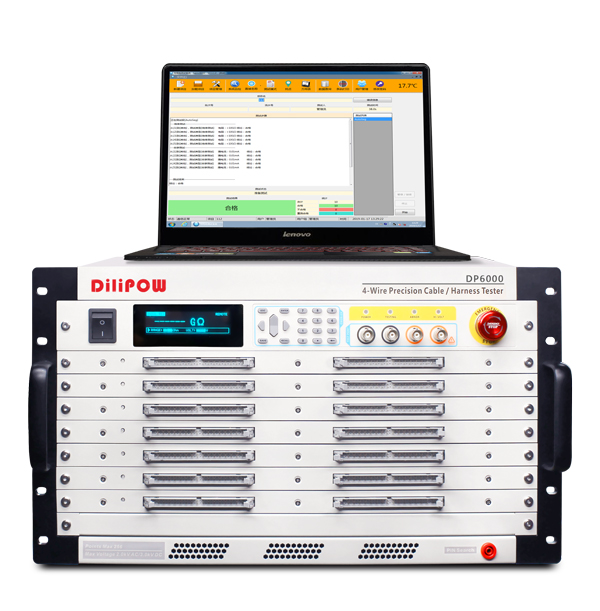

 DP6000系列中压线束测试设备支持二四线混合测试,集成有快速和精确OS测试、导通测试、大电流导通测试、DCR测试、LCR测试、绝缘测试、交直流耐压测试、ESD测试。可广泛用于汽车PDU、汽车电池FPC、电压等级相对较高的中压线束等。每个端口点位可设置成浮空点位,可用于带有敏感器件的PCB、线束、FPC测试
支持二四线混测
支持测试点位浮空
最大导通测试电流1A
导通电阻测试范围1μΩ~10Ω
支持LCR功能(0~50kHz,0.1/0.3/1V测试电平)
ESD测试范围0~80V,采用1mA恒流标准激励
绝缘测试最高范围≥10G
支持网络自学习功能和图形编辑
支持数据库和MES对接
支持报告打印和编辑
普通型(DP6000) : 3000V DC/2500V AC;
增强型(DP6000H):3600V DC/2500V AC
分布型(DP6000X-D):最大支持10240点位

低压线束测试

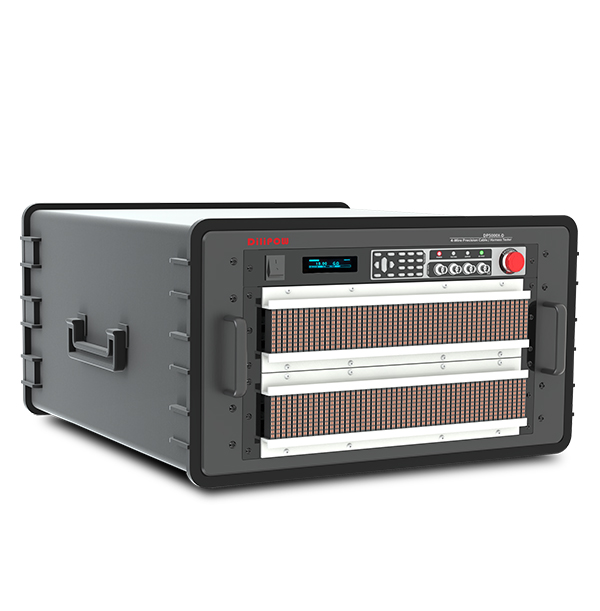

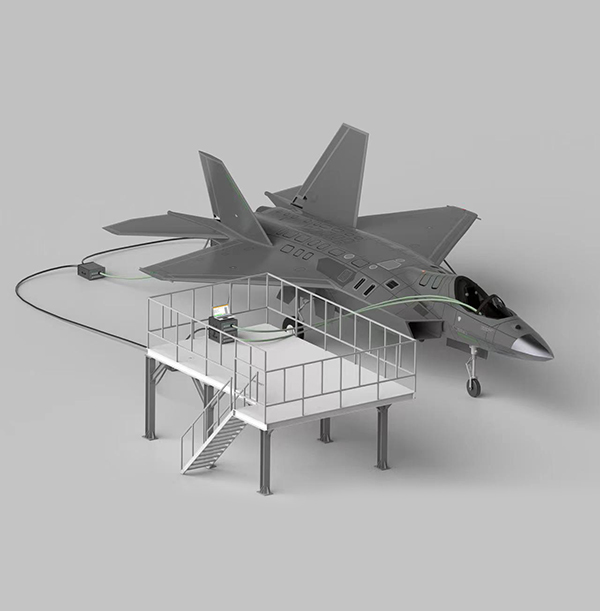

 DP5000系列线束测试(电缆测试)设备支持二四线混合测试,集成有超快速OS测试、精确OS测试、导通测试、大电流导通测试、DCR测试、LCR测试、绝缘测试、交直流耐压测试、ESD测试,可广泛用于消费类电子和电动汽车的柔性电路板(FPC)、传统汽车线束测试。分布式型可用于航空航天、列车、船舶等行业的电缆线束的分布式测试。
支持二四线混测
最快OS测试速度3μS(1024点为例)
最大导通测试电流1A
导通电阻1μΩ~10Ω
支持LCR功能(0~50kHz,0.1/0.3/1V测试电平)
支持瞬断测试
绝缘测试最高范围 ≥5G
ESD测试范围0~80V,采用1mA恒流标准激励
支持单边电容测试
支持四线点测功能
支持继电器寿命监测
支持网络自学习功能和图形编辑
支持数据库和MES对接
支持报告打印和编辑
增加数字接口模块后可检测TYPE-C/IIC/UART/SPI接口
普通型(DP5000):1500V DC/1000V AC
电压增强型(DP5000H):1600V DC/1000V AC
分布式型(DP5000X-D):最大20480个点位
医用电缆型(DP5000C):带有多边电容测试功能

高压线束测试(4kV分布式/紧凑型)

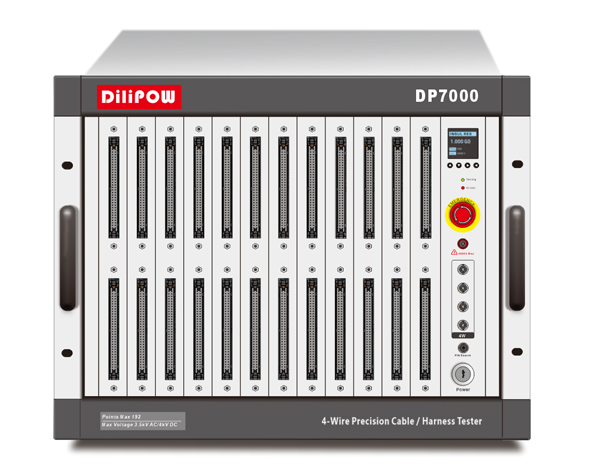

 DP7000紧凑型分布式高压线束测试系统。支持四线混合测试,集成有精确OS测试、导通测试、DCR测试、LCR测试、绝缘测试、交直流耐压测试、ESD测试。广泛运用于轨道交通行业以及核能行业的高压线束、高压连接器、汽车PDU控制箱测试、交直流充电枪测试以及交直流充电座测试等产品。
支持二四线制混合测试
低压可编程测试信号:0~10V/0~1A
导通电阻最小分辨率10μΩ
支持巡点功能
支持四线异常检测功能
支持分布式测试(最多20480点位)
支持网络自学习功能
支持数据库和MES对接
支持报告打印和编辑
绝缘测试最高范围≥10G
可选配LCR测试模块(0~100kHz)
可选配气密测试模块
可选配电磁阀测试模块
普通型(DP7000): 4000V DC/3500V AC

高压线束测试(5kV分布式/紧凑型)

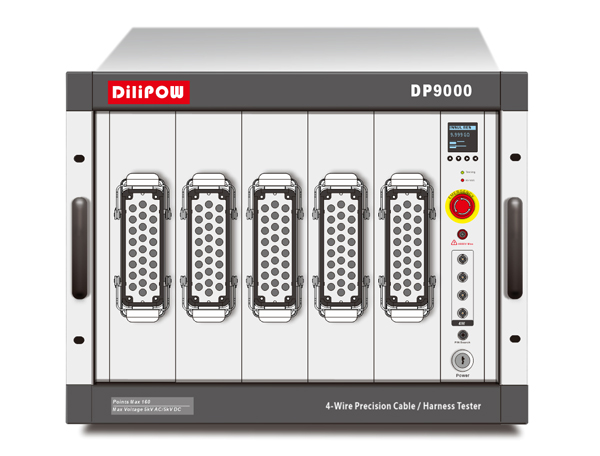

 DP9000紧凑型分布式高压线束测试系统。支持四线混合测试,集成有精确OS测试、导通测试、DCR测试、LCR测试、绝缘测试、交直流耐压测试、ESD测试。广泛运用于轨道交通行业以及核能行业的高压线束、高压连接器、汽车PDU控制箱测试、交直流充电枪测试以及交直流充电座测试等产品。
支持二四线制混合测试
低压可编程测试信号:0~10V/0~1A
导通电阻最小分辨率10μΩ
支持巡点功能
支持四线异常检测功能
支持分布式测试(最多20480点位)
支持网络自学习功能
支持数据库和MES对接
支持报告打印和编辑
绝缘测试最高范围≥10G
可选配LCR测试模块(0~100kHz)
可选配气密测试模块
可选配电磁阀测试模块
普通型(DP9000): 5000V DC/5000V AC
